在極端低溫與強腐蝕性共存的工業場景中，熱電偶作為溫度測量的核心元件，其材料選擇直接決定了測量精度、設備壽命及係統安全性。液氮(-196.56℃)與液氦(-268.93℃)作為兩種典型低溫介質，其工況對熱電偶的耐低溫性能、化學穩定性及熱響應特性提出了嚴苛要求。本文從材料科學原理出發，係統解析低溫防腐熱電偶的設計邏輯與選材依據。

　　一、低溫工況對熱電偶的挑戰

　　熱力學特性變化

　　當溫度低於-150℃時，金屬材料的熱導率、電阻率及熱膨脹係數發生非線性變化，導致熱電勢-溫度關係偏離線性模型。例如，鎳鉻-鎳矽(K型)熱電偶在-196℃時，其塞貝克係數較常溫下降約12%，需通過分段補償算法修正測量誤差。

　　材料脆化與機械失效

　　低溫環境下，金屬晶格收縮導致脆性增加。普通304不鏽鋼在液氮溫度下衝擊韌性下降50%，而鈦合金(如TA2)因六方晶係結構，在-196℃仍保持良好延展性，成為低溫熱電偶保護管的**材料。

　　相變熱幹擾

　　液氮/液氦相變時釋放的潛熱(液氮：199 kJ/kg，液氦：21 kJ/kg)可能引發局部溫度波動。熱電偶需通過快速響應特性(時間常數τ<0.1s)捕捉真實溫度，避免相變熱幹擾導致的測量滯後。

　　二、防腐材料的技術選擇路徑

　　熱電偶絲材的耐腐蝕設計

　　鎳基合金體係：K型(NiCr-NiSi)與E型(NiCr-CuNi)熱電偶因表麵致密氧化膜(Cr₂O₃/SiO₂)，在液氮工況下可抵抗氯離子腐蝕(腐蝕速率<0.001 mm/a)。但需避免在含硫化氫(H₂S)環境中使用，因硫化物會破壞氧化膜結構。

　　鉑基合金體係：S型(PtRh10-Pt)與B型(PtRh30-PtRh6)熱電偶憑借貴金屬特性，在液氦溫度下仍保持化學惰性，適用於高純度低溫環境。但其成本較鎳基合金高3-5倍，需權衡經濟性。

　　保護管材料的複合結構

　　鈦合金管：TA2鈦合金在液氮中耐腐蝕性優於316L不鏽鋼，尤其對濕氯、次氯酸鹽及氧化性酸(如發煙硝酸)具有優異抗性。但其耐還原性酸(如濃鹽酸)能力較弱，需通過內襯聚四氟乙烯(PTFE)增強防護。

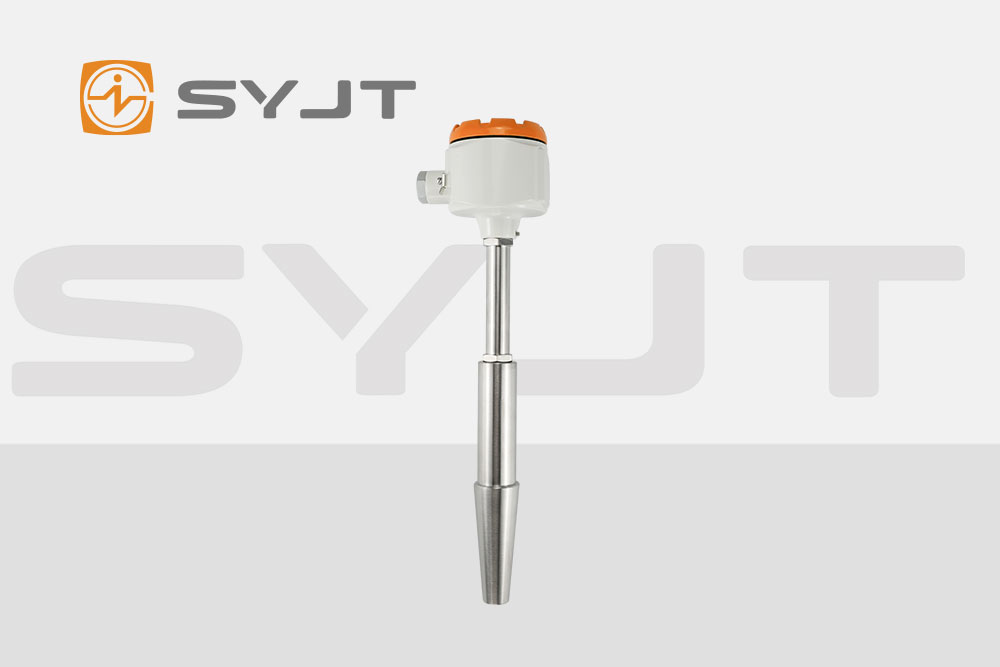

　　陶瓷塗層技術：在金屬保護管表麵噴塗氧化鋁(Al₂O₃)或氧化釔穩定氧化鋯(YSZ)陶瓷層，可將腐蝕速率降低至0.0005 mm/a。該技術已應用於上海自動化儀表三廠的WRN-130F型防腐熱電偶，實測在0-250℃鹽酸霧環境中壽命延長至8年。

　　密封結構優化

　　低溫工況下，傳統橡膠O型圈會因硬化失效。采用全金屬焊接密封(如氬弧焊)或玻璃-金屬封接技術，可確保熱電偶在-269℃至室溫循環中泄漏率<1×10⁻¹² Pa·m³/s，滿足超高壓液氦儲罐的密封要求。

　　三、熱電偶的低溫響應強化機製

　　熱容與導熱係數匹配

　　熱電偶的時間常數τ與熱容(C)及導熱係數成反比。通過減小保護管壁厚(如從2mm降至0.5mm)並選用高導熱材料(如純銅，k=401 W/(m·K))，可將τ縮短至0.05s，滿足液氦快速降溫過程的動態監測需求。

　　冷端補償技術

　　低溫工況下，傳統冰點補償法因結冰風險失效。采用數字式冷端補償芯片(如MAX6675)，通過實時采集補償端溫度並嵌入非線性校正算法，可將測量誤差控製在±0.5℃以內。

　　抗輻射設計

　　在液氦杜瓦瓶等真空環境中，熱輻射成為主要熱交換方式。通過在保護管表麵鍍金(發射率ε=0.02)或采用多層絕熱(MLI)結構，可減少90%以上的輻射熱流，避免環境溫度波動對測量的幹擾。

　　四、材料選擇的係統性原則

　　溫度-腐蝕協同效應評估

　　建立材料腐蝕速率與溫度的定量關係模型。例如，316L不鏽鋼在液氮中的腐蝕速率(0.002 mm/a)較室溫(0.01 mm/a)降低80%，但需警惕低溫下應力腐蝕開裂(SCC)風險。

　　經濟性與可維護性平衡

　　對於短期實驗裝置，可采用鍍層熱電偶(如鎳鍍層K型)降低成本;對於長期運行的工業係統，優先選擇全鈦合金結構，雖初期投資增加40%，但全生命周期成本降低65%。

　　標準兼容性驗*

　　確保材料選擇符合JB/T9238-1999《工業熱電偶技術條件》及ASTM E230《Standard Specification for Temperature-Electromotive Force (emf) Tables for Standardized Thermocouples》等規範，避免因參數超標導致設備認*失敗。

　　結語

　　液氮/液氦工況下的熱電偶設計，本質是材料科學、熱力學與腐蝕工程的交叉創新。通過優化鎳基/鉑基合金體係、複合陶瓷防護層及全金屬密封結構，可實現-269℃至室溫寬溫區、強腐蝕環境下的高精度測溫。未來，隨著納米塗層技術與低溫超導材料的突破，低溫防腐熱電偶的性能邊界將持續拓展，為量子計算、深空探測等前沿*域提供關鍵支撐。
