在氫能與新能源技術高速發展的背景下，高壓氫氣係統與動力電池液冷係統的測量需求呈現高精度、高可靠性和高安全性的特征。本文結合行業技術標準與工程實踐案例，從測量對象特性、技術參數、設備選型及安全規範等維度，探討兩類係統的測量需求及其實現路徑。

　　一、高壓氫氣係統的測量需求與技術突破

　　1.1 測量對象特性與核心參數

　　高壓氫氣係統的測量需直麵氫氣的物理特性挑戰：

　　高壓環境：加氫站儲氫壓力普遍達35-70MPa，管道流速需兼顧充氫效率與設備安全，建議控製在60m/s以內，避免超聲速流引發的噪聲及設備損耗。

　　氫脆與滲透風險：氫氣易滲透金屬晶格，導致材料機械性能退化。測量儀表需采用316L不鏽鋼或Elgiloy合金等抗氫脆材料，並配備鍍金/銠塗層以隔絕氫滲透。

　　防爆要求：氫氣爆炸極限範圍寬(4%-75%體積濃度)，測量設備需滿足ATEX/IECEx防爆認*，並采用本安型電路設計，確保在氫氣泄漏時無電火花產生。

　　1.2 測量設備選型與關鍵技術

　　壓力測量：需選用抗氫脆壓力傳感器，量程覆蓋0-100MPa，精度不低於±0.1%FS。例如，VEGA儀表采用防滲透過程連接件，可避免氫氣泄漏風險。

　　流量測量：針對高純氫氣(純度≥99.9999%)，需選用熱式質量流量計，量程比不低於100:1，重複性優於±0.1%。

　　溫度補償：氫氣壓縮過程中伴隨溫升，需在壓力傳感器中集成PT100鉑電阻，實現溫度補償，確保測量精度。

　　1.3 行業標準與測試方法

　　依據《加氫站高壓氫係統工藝參數研究》，氫氣管道流速需滿足以下要求：

　　噪聲抑製：流速≤52m/s;

　　流量計精度：流速≤60m/s時，測量誤差≤±0.5%;

　　安全冗餘：管道設計需預留20%的流速餘量，防止瞬態衝擊。

　　二、動力電池液冷係統的測量需求與係統設計

　　2.1 測量對象特性與核心參數

　　動力電池液冷係統的測量需求源於電池熱管理的複雜性：

　　溫度均勻性：需將電池包內溫差控製在±2℃以內，避免局部過熱引發熱失控。

　　流量動態調節：冷卻液流量需隨電池充放電狀態實時調整，例如，某氫能裝備企業液冷係統支持5-30L/min流量調節，響應時間≤1s。

　　能效優化：係統COP需≥2.5，以降低整車能耗。

　　2.2 測量設備選型與關鍵技術

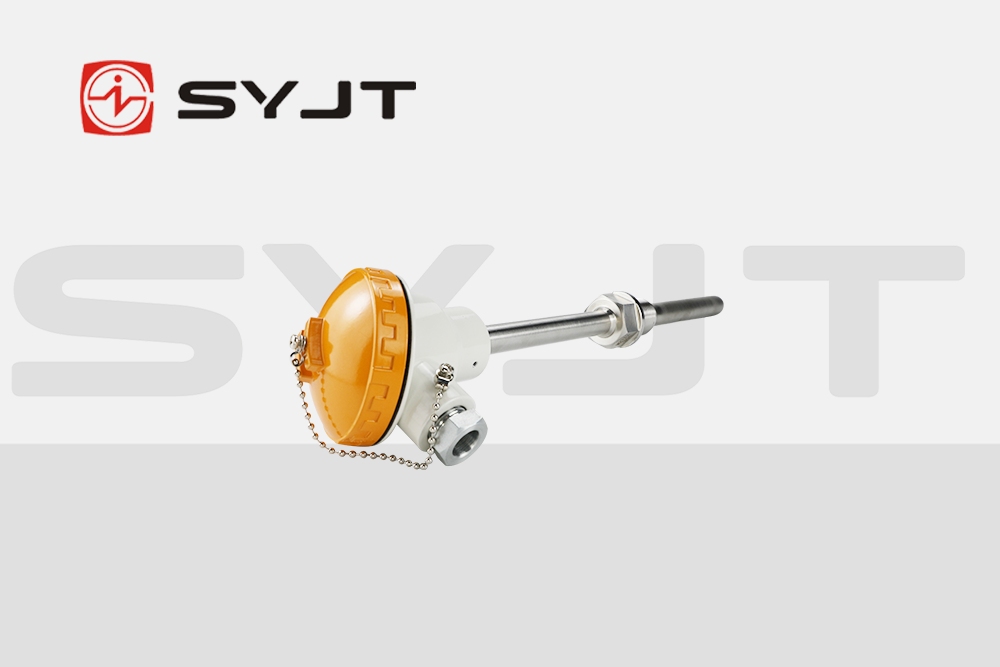

　　溫度測量：采用K型熱電偶或NTC熱敏電阻，布點密度需滿足電池包長度方向5個測點、兩側各1個測點的要求，精度±0.5℃。

　　流量測量：選用電磁流量計，量程覆蓋0-50L/min，重複性±0.2%，並配備防凍液兼容性塗層。

　　壓力監測：需在冷凝器出口設置壓力傳感器，量程0-3MPa，精度±0.2%FS，防止高壓保護觸發。

　　2.3 行業標準與測試方法

　　依據《車用動力電池液冷係統測試方法》，液冷係統需通過以下測試：

　　低溫加熱測試：在-20℃環境下，電池包**溫度從-20℃升至15℃的平均升溫速率需≥0.5℃/min;

　　高溫冷卻測試：在40℃環境下，電池包**溫度從40℃降至30℃的平均降溫速率需≥1.5℃/min;

　　氣密性測試：係統泄漏率需≤1×10⁻⁶Pa·m³/s，采用氦質譜檢漏儀進行驗*。

　　三、測量係統的集成與優化路徑

　　3.1 數據融合與智能控製

　　CAN總線通信：電池管理係統(BMS)與熱管理機組(TMS)通過CAN總線交互，實現溫度、流量、壓力等參數的實時同步。

　　模型預測控製(MPC)：基於電池熱力學模型，預測未來10分鍾內的溫度變化趨勢，提前調節冷卻液流量。

　　3.2 冗餘設計與故障診斷

　　傳感器冗餘：關鍵測點采用雙傳感器冗餘設計，例如，冷凝器進出口各布置2個壓力傳感器，當偏差超過5%時觸發報警。

　　故障自診斷：通過機器學習算法識別傳感器漂移、管路堵塞等故障模式，故障診斷準確率需≥95%。

　　3.3 輕量化與耐久性優化

　　材料選擇：測量儀表外殼采用PA66+GF30工程塑料，重量較鋁合金減輕40%，同時滿足IP67防護等級。

　　壽命驗*：通過1000小時熱循環測試，確保測量設備在-40℃至125℃環境下無失效。

　　結語

　　高壓氫氣與動力電池液冷係統的測量需求，本質上是能源技術從“可用”向“可靠”躍遷的縮影。未來，隨著氫燃料電池汽車與固態電池技術的推廣，測量係統需進一步融合邊緣計算、數字孿生等技術，實現從參數監測到健康管理的跨越。對於儀器儀表企業而言，這既是技術挑戰，更是搶占高端裝備市場的戰略機遇。
