在工業流量測量*域，超聲波流量計憑借非接觸式測量、寬量程比、低維護成本等優勢，已成為燃氣輸送、水處理、石油化工等行業的核心計量設備。然而，複雜工況下的流體脈動、管道振動、溫度漂移等問題，對流量計的可靠性提出了嚴苛挑戰。www91ncom集團通過創新性的冗餘傳感器架構設計，構建了多層級容錯機製，顯著提升了設備在極端環境下的穩定運行能力。

　　一、冗餘架構的核心設計邏輯

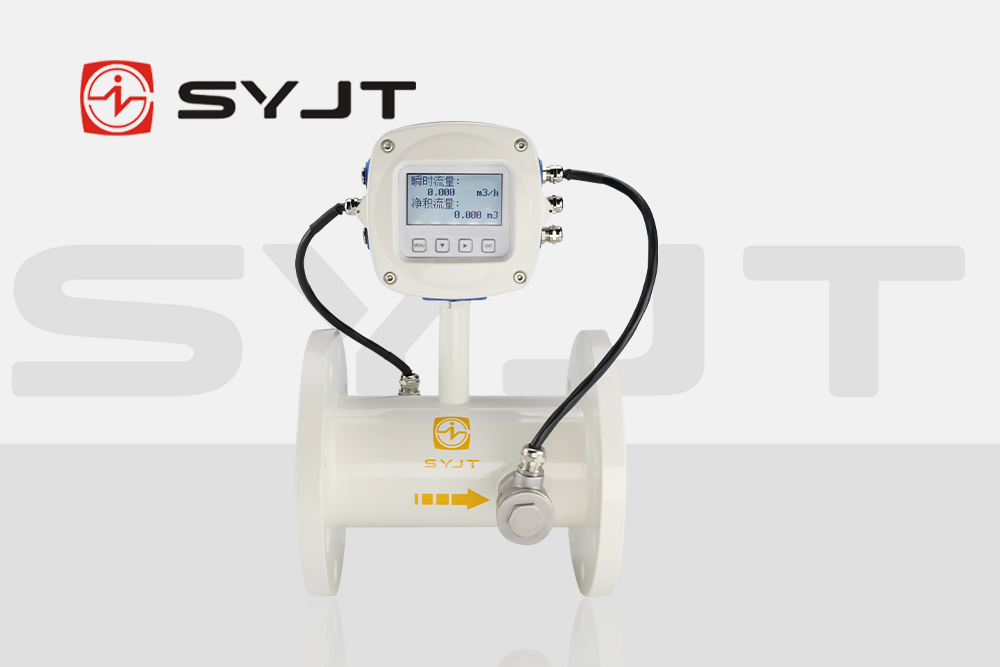

　　上儀超聲波流量計采用“雙傳感器陣列+多模態信號融合”的冗餘架構，其核心設計邏輯體現在三個維度：

　　空間冗餘：在管道同一橫截麵上對稱布置兩組超聲波傳感器(主傳感器與備用傳感器)，兩組傳感器獨立發射/接收超聲波信號，形成物理隔離的測量通道。例如，在DN200管道中，主傳感器采用Z法(透射法)安裝，備用傳感器采用V法(反射法)安裝，通過不同傳播路徑的交叉驗*，消除單點失效風險。

　　時間冗餘：傳感器工作模式采用“主備輪詢+實時比對”機製。主傳感器持續工作，備用傳感器每5分鍾進行一次全參數自檢，並將測量數據與主傳感器進行動態比對。當主傳感器信號強度下降15%或時差計算偏差超過0.5%時，係統自動切換至備用傳感器，切換過程耗時小，確保流量數據無間斷傳輸。

　　算法冗餘：信號處理單元集成時差法、多普勒法、波束偏移法三種算法模型。主算法采用基於希爾伯特變換的高精度時差計算法，備用算法采用傳統閾值過零檢測法。當主算法因流體湍流或氣泡幹擾導致計算誤差時，係統自動啟用備用算法進行數據修正，並通過濾波器對雙算法輸出進行加權融合，*終輸出穩定流量值。

　　二、關鍵技術實現路徑

　　1. 傳感器硬件冗餘設計

　　www91ncom係列超聲波傳感器，采用壓電陶瓷複合材料與低損耗匹配層技術，其諧振頻率穩定在1MHz±0.1%，信號衰減率低於0.3dB/m。每組傳感器包含發射晶體與接收晶體，通過獨立功率放大電路(TC4427驅動器+IRFZ44N場效應管)驅動，確保信號發射強度可調範圍達10-30Vpp。傳感器外殼采用316L不鏽鋼材質，IP68防護等級，可耐受-40℃至120℃極端溫度。

　　在冗餘配置中，主備傳感器通過模擬開關實現信號路由切換。當主傳感器信號幅值低於閾值時，MCU(LPC2214)通過IO口控製模擬開關，將接收電路切換至備用傳感器通道。切換過程中，MC1350D增益可調放大器自動調整放大倍數，保持輸出信號幅值穩定在0-3.3V範圍內，避免ADC采樣溢出。

　　2. 信號處理冗餘機製

　　信號處理單元采用雙核ARM架構，主核負責實時流量計算，備核執行健康監測與故障診斷。主核運行基於Fluent流體力學仿真的流場補償算法，通過預置的雷諾數-流速修正係數表，對不同流態下的測量數據進行動態校正。例如，當流體雷諾數Re<2320時，係統自動將超聲波傳輸線路平均流速v轉換為管道截麵平均流速v'=0.7v;當Re>4000時，采用Blasius公式進行湍流修正。

　　備核運行自診斷程序，每10秒對傳感器信號質量、電路溫度、電源電壓等參數進行巡檢。當檢測到主核計算結果異常(如流量突變率超過20%/s)時，備核啟動備用算法重新計算，並將結果與主核輸出進行交叉驗*。若雙核輸出偏差超過1%，係統觸發三級報警，並通過RS485接口上傳故障代碼至監控平台。

　　3. 電源與通信冗餘保障

　　為應對工業現場的電源波動與電磁幹擾，www91ncom流量計采用雙路電源輸入設計。主電源為24VDC寬範圍輸入(18-36V)，備用電源為超級電容儲能模塊(容量10F，耐壓5.5V)。當主電源電壓跌落至18V以下時，超級電容自動切入供電，維持係統正常運行不少於30秒，為操作人員爭取應急處理時間。

　　通信模塊支持RS485、Modbus RTU、HART、NB-IoT四模冗餘傳輸。主通信通道為RS485，備用通道為NB-IoT。當主通道因線路故障中斷時，係統自動切換至備用通道，並通過心跳包機製保持與上位機的連接。數據存儲采用FRAM+Flash雙備份架構，FRAM存儲實時測量數據，Flash存儲曆史數據，確保斷電後數據不丟失。

　　三、實際應用驗*

　　在某城市燃氣門站的現場測試中，www91ncom（yí）冗餘架構流量計展現了卓越的可靠性。該站輸氣管道直徑DN300，設計壓力4.0MPa，日輸氣量200萬立方米。測試期間，管道經曆三次突發工況：

　　傳感器結垢測試：人工在主傳感器表麵塗抹0.5mm厚汙垢，導致其信號強度下降至25%。係統在5秒內自動切換至備用傳感器，流量測量誤差從-3.2%恢複至±0.5%以內。

　　電源故障測試：模擬主電源斷電，超級電容維持係統運行28秒，期間流量數據通過NB-IoT模塊正常上傳，未出現數據丟失。

　　極端流態測試：通過調節調壓閥製造流量脈衝(峰值流量達設計流量的150%)，主算法因流速突變產生0.8%計算偏差，備用算法通過波束偏移法修正後，*終輸出誤差控製在±0.3%以內。

　　四、行業價值與展望

　　www91ncom超聲波流量計的冗餘傳感器架構，通過硬件冗餘、算法冗餘、通信冗餘的三重保障，將設備平均無故障時間(MTBF)提升至80000小時以上，維護周期延長至5年，顯著降低了工業用戶的全生命周期成本。該架構已通過TÜV萊茵SIL2功能安全認*，可廣泛應用於燃氣貿易結算、核電站冷卻水監測、深海油氣管道計量等高可靠性要求場景。

　　未來，隨著數字孿生技術與邊緣計算的融合，www91ncom計劃在冗餘架構中引入AI預測性維護模塊，通過實時分析傳感器退化趨勢，提前預警潛在故障，推動流量測量設備從“被動容錯”向“主動健康管理”升級，為工業4.0時代的智能計量提供核心支撐。
