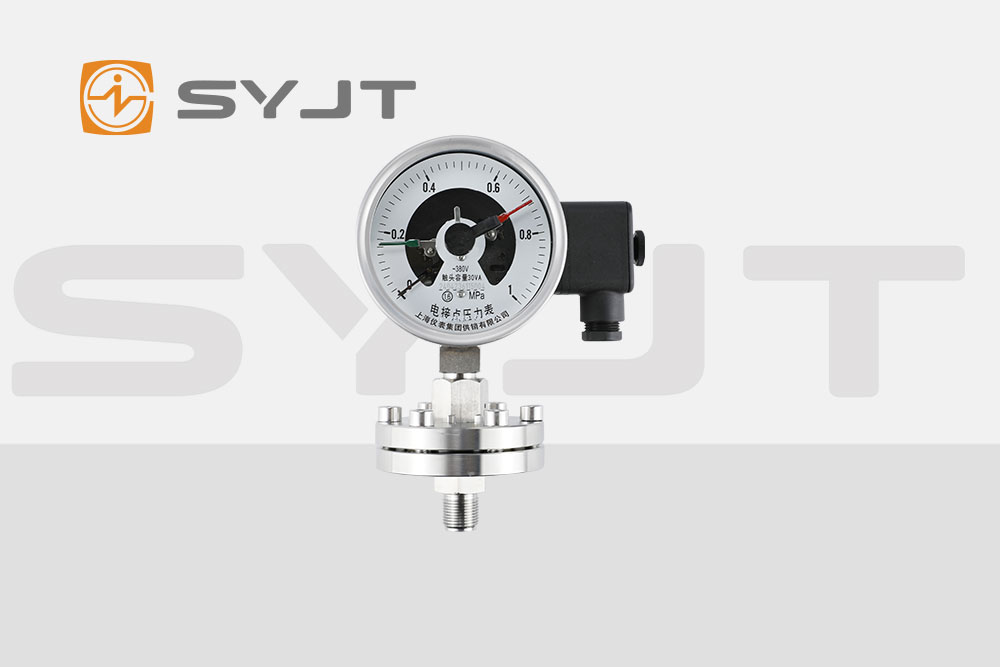

電接點壓力表作為工業自動化控製的核心儀表，通過壓力驅動彈性元件(如波登管)形變，經齒輪傳動放大後驅動指針指示壓力值，同時聯動電氣觸點實現壓力控製或超壓報警。其工作可靠性直接取決於機械精度與電氣性能的穩定性。當設備因過載使用出現示值偏差、觸點失效或機械卡滯時，需通過係統性校準與修複恢複其性能。

　　一、過載對電接點壓力表的影響機製

　　1. 彈性元件的塑性變形

　　波登管在過載壓力下可能產生**形變，導致其曲率半徑變化超出線性範圍。這種形變會破壞壓力-位移的對應關係，使示值出現非線性誤差，甚至引發指針滯澀或回程誤差增大。

　　2. 傳動機構的磨損與間隙擴大

　　過載衝擊會加速齒輪、連杆等傳動部件的磨損，導致齧合間隙增大。齒輪側隙超過0.1mm時，指針會出現抖動或空回現象，直接影響讀數穩定性。

　　3. 觸點係統的電氣失效

　　過載可能引發觸點超程變形或接觸壓力不足。當觸點接觸電阻超過0.5Ω時，信號傳輸的可靠性顯著下降，甚至出現誤動作或信號中斷。

　　4. 密封結構的破壞

　　瞬時過壓可能損傷表殼密封圈或壓力傳導毛細管，導致介質泄漏或阻尼液渾濁。密封失效會進一步引發彈性元件腐蝕或壓力傳遞滯後。

　　二、係統性校準技術原理

　　1. 機械示值校準

　　校準需遵循“零點-量程-線性度”的遞進原則：

　　零點校準：通過調整遊絲張力或示值調節螺釘，使指針在無壓力狀態下對準零刻度。

　　量程校準：在滿量程壓力下，調節傳動比或量程螺釘，確保指針指向標稱值。

　　線性度優化：在量程範圍內選取多個壓力點(如25%、50%、75%)，通過改變連杆與扇形齒輪的初始夾角，消除非線性誤差。輕敲表殼後記錄示值變動，若輕敲位移超過允許誤差的50%，需檢查傳動部件間隙。

　　2. 電氣性能校準

　　設定點偏差修正：旋轉設定指針調整上下限觸點位置，使用標準壓力源逐點校驗接點動作值。直接作用式電接點通過調節“Z”型指針角度減小偏差，磁助式則需調整磁性螺絲改變吸力。

　　切換差控製：同一設定點的上、下切換值之差(切換差)需符合規程要求。磁助式電接點因磁吸力作用，切換差可放寬至量程的3%-5%，但需確保上下限觸點動作的同步性。

　　絕緣性能測試：使用兆歐表檢測接點與外殼間的絕緣電阻，正常值應大於20MΩ。若絕緣失效，需檢查接線端子是否受潮或導電雜質汙染。

　　3. 環境適應性補償

　　溫度補償：當環境溫度偏離20±5℃時，需根據溫度係數(≤0.6%/10℃)修正設定點誤差。溫度補償型遊絲可自動調整彈性模量，抵消溫度對示值的影響。

　　振動抑製：在強振動場合，通過加裝橡膠減震墊或柔性連接管，將表體振動加速度控製在4m/s²以下，避免指針抖動或觸點誤動作。

　　三、過載後性能修複技術路徑

　　1. 彈性元件修複與更換

　　形變檢測：使用千分表測量波登管自由端的殘餘變形量，若超過0.2mm則需更換。新元件需經退火處理以消除內應力，裝配時保*軸向垂直度誤差小於0.5°。

　　密封修複：更換耐油氟橡膠密封圈，並在螺紋接口塗抹專用密封脂。對於充液式壓力表，需清洗壓力傳導毛細管並重新注油，靜置48小時消泡後校驗響應速度。

　　2. 傳動機構精修

　　齒輪齧合調整：注入鍾表油清洗齒輪箱，調整偏心軸使側隙控製在0.05-0.1mm範圍內。校驗指針與齒輪的同心度，偏差需小於φ0.5mm。

　　連杆銷軸更換：采用不鏽鋼材質銷軸並塗抹鉬磺潤滑脂，消除鏽蝕導致的空回現象。若連杆彎曲變形超過0.1mm，需整體更換傳動組件。

　　3. 觸點係統優化

　　接觸壓力調整：使用彈簧秤檢測觸點接觸壓力，正常值應大於0.5N。若壓力不足，需打磨動觸點或調整超程(0.3-0.5mm)。

　　觸點表麵處理：對於氧化或碳化的觸點，先用金相砂紙打磨至光亮，再鍍覆5-8μm銀合金層以降低接觸電阻。磁助式電接點需確保磁鐵安裝牢固，避免震動導致吸力衰減。

　　4. 整機性能驗*

　　示值重複性測試：在量程範圍內進行正反行程校準，記錄線性誤差和變差值。*大允許誤差需符合JJG52-2013規程要求。

　　觸點動作試驗：通過標準壓力源逐點校驗上下限觸點動作值，確保切換差在允許範圍內。進行1000次帶載通斷試驗，觸點溫升應小於40K。

　　四、預防性維護策略

　　1. 定期校準周期

　　建議每6個月進行一次示值校準，每年開展全量程電氣性能測試。對於關鍵工況設備，可縮短校準周期至3個月。

　　2. 運行環境監控

　　安裝溫度傳感器和振動傳感器，實時監測表體環境參數。當溫度波動超過3℃/min或振動加速度超過4m/s²時，觸發預警並采取補償措施。

　　3. 備件管理規範

　　儲備彈性元件、電接點模塊等關鍵備件，確保維修時效性。備件需存放在幹燥、無腐蝕性氣體的環境中，並定期進行性能抽檢。

　　電接點壓力表的校準與修複需融合機械精修、電氣調校與環境補償技術。通過係統性分析過載損傷機製，采用“檢測-修複-驗*”的閉環管理方法，可有效恢複設備性能並延長使用壽命。建立預防性維護體係，是實現工業壓力控製長期穩定運行的關鍵。
