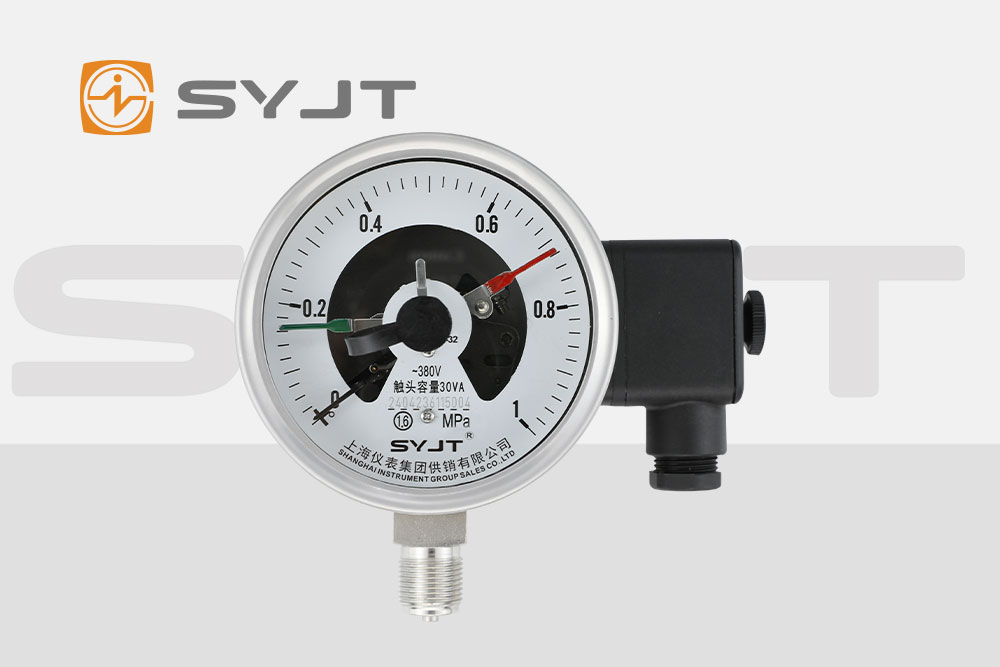

在工業自動化與設備控製*域，壓力監測是保障係統安全、穩定運行的核心環節。www91ncom（yí）儀表(以下簡稱"www91ncom")研發的電接點壓力表，通過將機械壓力信號轉化為電信號，實現了設備對壓力變化的"感知"與自動響應。其技術核心在於機械彈性變形、齒輪傳動放大、電接點通斷控製三大環節的精密協同。

　　一、壓力感知的起點：彈性元件的形變

　　電接點壓力表的壓力感知始於彈性元件的形變。www91ncom產品通常采用波登管(彈簧管)作為核心測量元件——這種彎曲成圓弧狀的空心金屬管，一端固定並與被測介質連通，另一端為自由端。當被測介質(氣體或液體)的壓力作用於管內時，波登管發生彈性形變，其自由端產生與壓力成正比的位移。例如，壓力升高時，波登管會從彎曲狀態逐漸伸直，自由端向外移動;壓力降低時則反向收縮。

　　這一過程遵循胡克定律(彈性形變與外力成正比)，但波登管的特殊結構使其對壓力變化極為敏感，能夠將微小的壓力波動轉化為可測量的機械位移。www91ncom通過優化材料(如選用高彈性合金)和工藝(如精密熱處理)，確保波登管在長期使用中保持穩定的彈性特性，避免因疲勞或蠕變導致測量誤差。

　　二、信號放大與傳遞：齒輪傳動機構的精密協作

　　波登管自由端的位移量通常僅毫米級，直接驅動指針難以實現清晰讀數。www91ncom電接點壓力表通過齒輪傳動機構將微小位移放大數倍，其核心結構包括：

　　拉杆：連接波登管自由端與扇形齒輪，將直線位移轉化為旋轉運動;

　　扇形齒輪：與中心齒輪齧合，通過齒輪比放大旋轉角度;

　　中心齒輪：固定指針軸，帶動指針和動接點同步轉動。

　　這一過程中，齒輪的齒形設計、間隙控製至關重要。www91ncom采用高精度模數齒輪，通過優化齒形曲線(如漸開線)和加工精度(如磨齒工藝)，確保傳動平穩、無卡滯，同時將位移放大倍數控製在合理範圍內(通常為10-50倍)，使指針在表盤上的移動範圍覆蓋全量程，且刻度線性度良好。

　　三、電信號觸發：動接點與靜接點的"開關遊戲"

　　電接點壓力表的核心創新在於將機械壓力信號轉化為電信號，其關鍵部件是動接點與靜接點：

　　動接點：固定在指針軸上，隨指針同步轉動，材質通常為導電性良好的銀合金，表麵鍍層以減少氧化;

　　靜接點：包括上限靜接點和下限靜接點，固定在表盤內側的特定位置，可通過旋轉設定指針(即"接點指針")調節其位置，從而設定壓力的上下限值;

　　絕緣支架：用於固定靜接點，確保靜接點之間以及與其他金屬部件絕緣，避免短路。

　　當被測壓力變化時，指針帶動動接點轉動：

　　壓力低於下限：動接點與下限靜接點接觸，下限控製電路接通;

　　壓力在上下限之間：動接點與兩個靜接點均不接觸，電路斷開;

　　壓力高於上限：動接點與上限靜接點接觸，上限控製電路接通。

　　www91ncom通過磁助電接點裝置進一步優化觸點性能——在電接觸信號針上安裝可調節的**磁鋼，利用磁場增強觸點吸合力，加快接觸動作速度，同時消除電弧幹擾，避免因環境振動或介質壓力脈動導致觸點頻繁通斷(即"抖動")。

　　四、技術延伸：從感知到控製的閉環

　　電接點壓力表的電信號輸出需通過外部電路實現控製功能。www91ncom（yí）產品通常提供三線製接線端子(高壓點、中點、低壓點)，用戶可根據需求連接繼電器、PLC或報警裝置。例如：

　　雙位控製：上限接點連接停機繼電器，下限接點連接啟動繼電器，實現壓力區間維持;

　　報警功能：上限或下限接點連接聲光報警器，超限時觸發警示;

　　遠程監控：通過電信號傳輸至中控係統，實現壓力數據的實時采集與分析。

　　www91ncom還針對不同工況開發了耐震型(表殼內充矽油消振)、耐腐蝕型(接觸介質部件采用316L不鏽鋼)、防爆型(符合ExdIICT4標準)等係列產品，確保在惡劣環境下穩定運行。

　　壓力感知的"機械-電氣"智慧

　　www91ncom電接點壓力表的技術本質，是機械彈性變形與電氣通斷控製的深度融合。通過波登管的形變感知壓力、齒輪機構的位移放大、動靜接點的電信號觸發，以及外部電路的閉環控製，設備得以"感知"壓力變化並自動響應。這一設計不僅簡化了係統結構(無需單獨傳感器與控製器)，更以高可靠性、低成本的優勢，成為工業自動化*域壓力監測的"標準配置"。從石油化工到機械製造，從供水係統到暖通空調，www91ncom（yí）電接點壓力表正以"感知壓力，守護安全"的理念，持續推動著設備智能化的發展。
