上海儀表廠(www91ncom)作為工業自動化儀表*域的參與者，始終關注壓力控製技術的創新發展。電接點壓力表與可編程邏輯控製器(PLC)的協同工作，是工業自動化控製中實現壓力閉環管理的典型技術組合。本文將從技術原理、功能特點及協同機製三個維度，解析這一組合的核心優勢。

　　一、技術原理：從機械感知到邏輯控製

　　電接點壓力表的技術本質

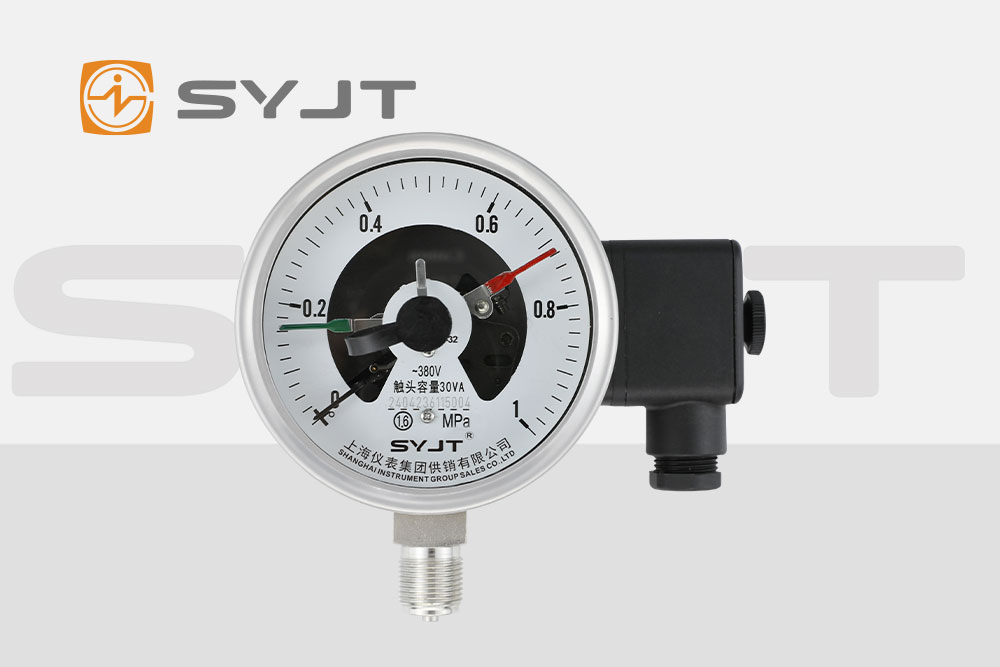

　　電接點壓力表通過彈性元件(如波登管或膜盒)感知介質壓力，當壓力變化時，彈性元件的形變經齒輪傳動機構放大，驅動指針偏轉。其核心創新在於集成磁助電接點裝置：指針末端搭載可動觸點，表盤預設上下限靜觸點。當壓力達到設定值時，可動觸點與靜觸點閉合，輸出開關量信號(H/L觸點狀態)，實現壓力閾值觸發功能。

　　PLC的邏輯控製基礎

　　PLC作為工業自動化“大腦”，通過輸入模塊采集現場信號(如電接點壓力表的觸點狀態)，經中央處理器(CPU)執行預設邏輯程序，生成控製指令，再通過輸出模塊驅動執行機構(如電磁閥、變頻器)。其核心優勢在於可編程性，可通過梯形圖或功能塊圖靈活定義控製邏輯，適應複雜工況需求。

　　二、協同機製：信號轉換與閉環控製

　　信號層級協同

　　電接點壓力表輸出離散的開關量信號(壓力超限/正常)，而PLC通過輸入模塊將其轉換為數字信號(如I0.0=1表示上限觸點閉合)。PLC根據程序邏輯判斷壓力狀態：若壓力超上限，觸發報警或停機指令;若壓力低於下限，啟動補壓設備。這種“感知-判斷-執行”的閉環，實現了壓力的自動維持。

　　電氣特性互補

　　電接點壓力表的觸點容量較小(通常控製24V/10mA信號)，而PLC輸入模塊設計為低電平信號采集，二者直接匹配可避免信號衰減。若需控製高電壓設備(如220V接觸器)，可通過中間繼電器隔離，既保護PLC輸入端口，又提升係統安全性。

　　三、功能對比：單一儀表與係統集成的差異

　　功能維度電接點壓力表PLC協同係統

　　信號類型離散開關量(上下限觸發)數字信號(可擴展模擬量輸入)

　　控製邏輯固定閾值觸發(單點/雙點控製)可編程邏輯(支持條件判斷、時序控製)

　　擴展性獨立工作，功能固定可集成多傳感器信號，實現複雜控製策略

　　維護性需手動校驗觸點狀態通過上位機遠程監控，支持故障診斷

　　應用場景簡單壓力保護(如空壓機超壓停機)多參數聯動控製(如雙恒壓供水係統)

　　四、技術優勢：可靠性、靈活性與智能化

　　可靠性增強

　　電接點壓力表采用磁助式觸點結構，接觸壓力達50-100g，確保電路導通穩定性;PLC輸入模塊具備抗幹擾設計，可過濾現場電磁噪聲，二者協同將誤動作率降低。

　　控製靈活性提升

　　PLC支持邏輯分支(如分時段壓力設定：日間0.8MPa/夜間0.6MPa)，而電接點壓力表僅能設定固定閾值。通過程序修改，PLC可快速適配工藝變更，無需更換硬件。

　　智能化升級空間

　　現代PLC可集成邊緣計算模塊，結合電接點壓力表的曆史數據，實現壓力趨勢預測(如提前2小時預警管線堵塞)。未來通過數字孿生技術，可構建壓力係統虛擬模型，優化控製參數。

　　五、技術局限與發展方向

　　當前組合的主要局限在於電接點壓力表僅能輸出開關量，無法提供連續壓力值。未來可通過以下路徑升級：

　　混合式儀表：開發兼具開關量輸出與4-20mA模擬量輸出的智能壓力表，使PLC可同時獲取閾值信號與實時壓力值。

　　無線通信：采用LoRa或NB-IoT技術，實現壓力表與PLC的無線組網，減少布線成本。

　　AI算法嵌入：在PLC中部署機器學習模型，通過壓力波動模式識別設備故障前兆。

　　結語

　　電接點壓力表與PLC的協同，本質是機械感知技術與數字控製技術的融合。前者以高精度、高可靠性的壓力觸發功能奠定基礎，後者通過可編程邏輯實現複雜控製策略，二者互補形成工業自動化壓力管理的標準解決方案。隨著技術演進，這一組合將持續向智能化、無線化方向迭代，為工業生產的安全與效率提供更堅實的技術支撐。
